案件資料・お絵描き機能

案件資料の図面をアップロードし、図面上への書き込み、ページ管理、QRコード付き印刷を行う機能です。

概要

案件資料では、現場に紐づく図面をページ単位で管理します。ブラウザのタブには「案件資料 - [現場名]」と表示されます。

案件資料の主な操作は、図面のアップロード、90度回転、書き込み、全画面表示、ページ一覧・追加です。図面が1枚以上ある場合は、書き込むボタンと全画面ボタンが表示されます。

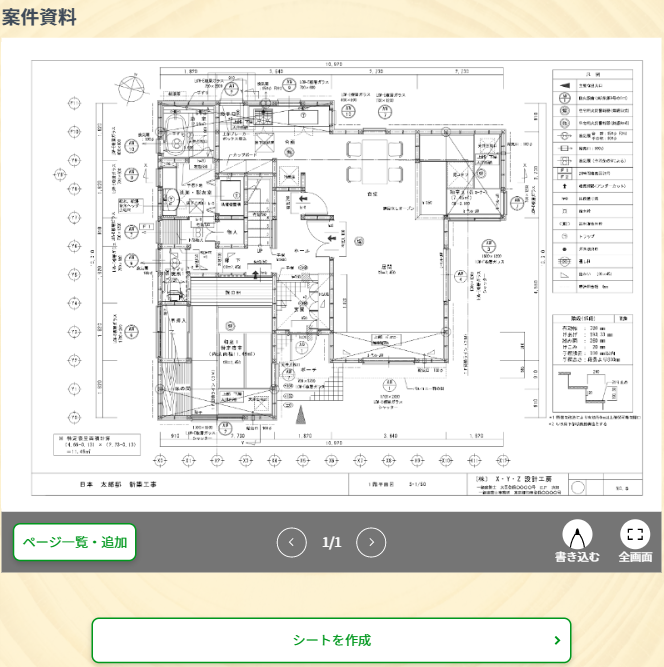

案件資料TOPでは、登録済みの図面を表示し、ページ送りやページ一覧から対象ページを開きます。

操作	内容
図面アップロード	案件資料の図面を登録します
90度回転	表示中の図面を90度ずつ回転します
ページ送り	図面が2枚以上ある場合に前後のページへ移動します
ページ一覧ボタン	「1/n」のページ表示部分からページ一覧を開き、選択した画像の書き込み画面を表示します
全画面	図面を全画面で表示します
シートを作成	シート作成TOPへ移動します

書き込みボタンやページ遷移ボタンを押したタイミングで、書き込み内容の最新状態を取得し、更新後の内容を画面に表示します。

書き込みボタンを押すと、色、ツール、戻る/進む、太さを選択して図面に描画できます。書き込んだ内容は、他ユーザーにもリアルタイムで共有されます。

項目	内容
ツール	ペン、マーカー、消しゴム、ページ拡大ツールなどを使います
色・太さ	ペンやマーカーの色と太さを選択します
戻る/進む	お絵描き画面を離れるまでは、自分の書き込みに対して操作できます
書込全消去	過去に図面描画した内容をすべて削除します。実行後は戻る/進むが無効になります
ツール表示切替	お絵描きツールの表示・非表示を切り替えます
2本指操作	書き込み状態のまま、画像の表示部分を移動できます

最後に使用したツール・色・太さは、ペンおよびマーカーのみ状態保持されます。次回の書き込み開始時は、前回保存されたペンまたはマーカーの設定が初期表示に反映されます。

最後に消しゴムまたはページ拡大ツールを使った場合、次回の書き込み開始時はペンが初期表示になります。このときの色と太さは、前回ペンを使用したときの設定が使われます。

共有タイミング

書き込み内容は、完了ボタンで確定する方式ではなく、書き込んだ時点で共有されます。

現在の書き込み操作

書き込み中は、全画面、書込全消去、ページ一覧・追加を利用できます。完了ボタンやキャンセルボタンで確定・破棄する運用ではなく、書き込んだ内容がその時点で共有されます。

ページ一覧・追加では、案件資料のページを一覧で確認し、ファイル追加、回転、並べ替え、削除を行います。

操作	内容
再読み込み	PDF追加後、変換が完了しているページを追加表示します
ページ追加	jpg、JPEG、png、PDFファイルを複数追加できます
画像回転	アップロードした画像を90度ずつ回転します
画像順序変更	ドラッグアンドドロップでページ順を変更します
削除チェック	画像左下のチェックで複数ページを選択し、保存時に削除します
変更を保存する	並べ替え情報と削除情報を保存します
保存せず戻る	並べ替え情報と削除情報を保存せず、案件資料TOPへ戻ります

ページは追加した時点で自動保存されます。PDFファイルは追加直後に表示されない場合があり、保存後に表示されるまで時間がかかることがあります。

書き込み機能を使用中のユーザーがいる場合、そのユーザーに編集権限がロックされ、他ユーザーは同じ図面を編集できません。他ユーザーが閲覧している画面には、編集中のユーザーがいることが明示されます。

ロックは次のいずれかで解除されます。

お絵描き画面では、印刷範囲を指定し、ページのQRコードを任意の位置に配置して印刷できます。印刷時には、図面に書き込んだ情報もあわせて出力されます。

印刷したQRコードを読み取ると、対象のお絵描き画面を開きます。紙で確認する場面でも、該当ページへすぐ戻れるようにするための機能です。
