シート・カット表

現場詳細から開く作業進捗・シート一覧、シート作成、シート詳細、面材・アクリル、大手、レール・その他の画面について説明します。シートは製作・取付の進捗、使用資材、図面、取付写真、カット表をまとめて管理する単位です。

概要

シート関連画面では、現場内のシートを一覧で確認し、シートごとの資材、図面、進捗、取付写真を管理します。選択した面材・アクリル、大手、レール・その他は、それぞれのカット表や発注入力に連動します。

シート

建具、家具などの製作単位です。種別、作る数、使用資材、工程、図面、取付写真を持ちます。

進捗

工程ごとに0%から100%まで10%単位で記録します。進捗に応じて現場状態も更新されます。

カット表

シートで選択した資材をもとに、面材・アクリル、大手、レール・その他の使用量と発注情報を管理します。

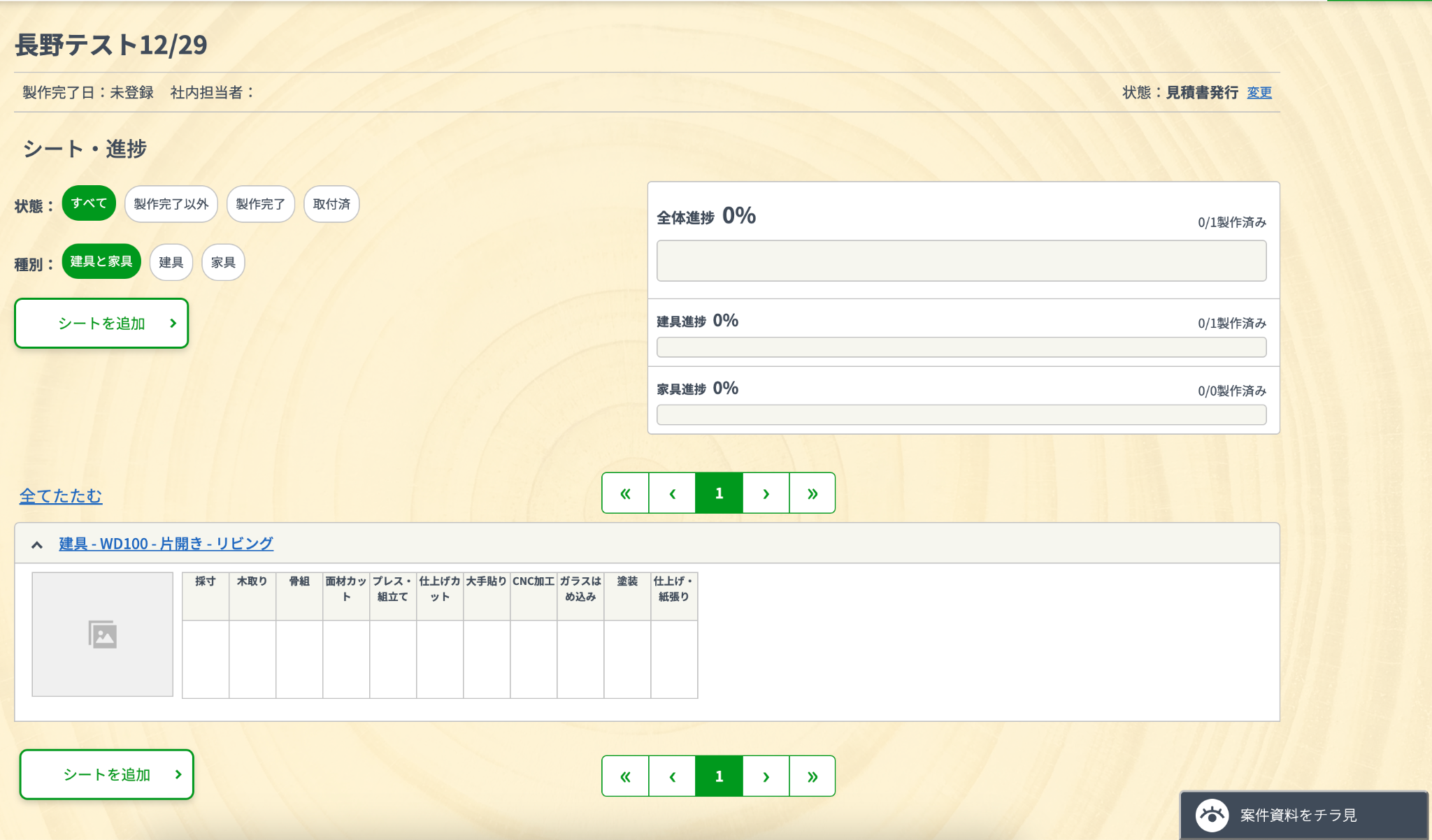

作業進捗・シート一覧

作業進捗・シート一覧では、現場内のシートを20件ずつ確認できます。シート名、図面、メモ、製作進捗、取付状況を一覧で見ながら、各シートの詳細へ移動します。ブラウザのタブには「シート一覧 - [現場名]」が表示されます。

項目	内容
表示件数・ページ	1ページ20件です。20件を超える場合はページを切り替えて確認します。
並び順	シート名は数字、アルファベット、かな、漢字の順で並びます。
全てたたむ	表示中の全シートを「種別 - 符号 - 形式または種別2名称 - 室名」の見出しだけにします。見出しを選択すると、対象のシート詳細へ移動します。
展開・折りたたみ	シート名横の矢印で、個別シートの表示内容を開閉できます。
図面リンク	図面を選択すると、対象シートの詳細画面へ移動します。
案件資料チラ見	現場に登録した案件資料の図面を、シート一覧からすばやく確認できます。
メモURL	メモにURLが含まれる場合はリンクとして表示されます。

進捗の表示

OFFの工程は斜線で表示されます。
10%から90%の工程はピンク色で、担当者名と進捗率が表示されます。
100%の工程はグレーで表示されます。
取付写真が1枚以上あり、進捗チェックがすべて100%の場合は取付済として表示されます。

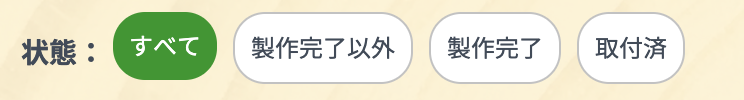

絞り込み

初期表示は、状態がすべて、種別がタイプ1とタイプ2の両方です。
製作完了以外は、いずれかの進捗が100%未満のシートです。
製作完了は、すべての進捗が100%のシートです。
取付済は、取付写真があり、進捗と取付進捗がすべて100%のシートです。
種別は、タイプ1とタイプ2の両方、タイプ1のみ、タイプ2のみで切り替えられます。

進捗率の集計

タイプ1は最大11工程、タイプ2は最大20工程から、OFFの工程を除いて進捗率を算出します。小数点以下は四捨五入し、面材・アクリルなどのカット進捗はシート本体の進捗率には含まれません。

シート作成・編集

「シートを追加」から、タイプ1またはタイプ2のシートを作成します。種別、作る数、寸法、資材、工程、図面、メモを入力し、必要に応じて雛形として保存できます。ブラウザのタブには「シート作成 - [現場名]」が表示されます。

操作	説明

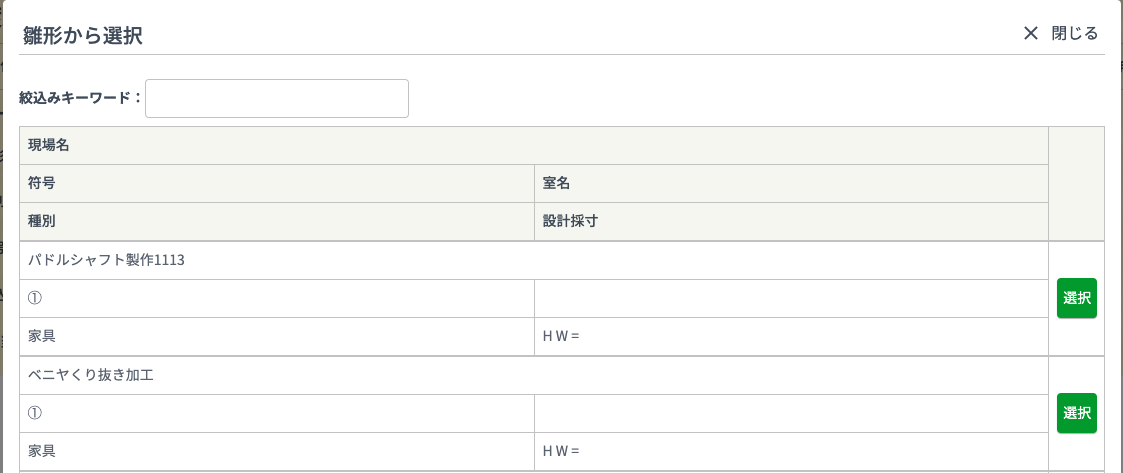

雛形選択	保存済みの雛形を選択すると、在庫使用状況を除くシート情報、図面、図面への書き込み内容が反映されます。選択画面から雛形登録のチェック解除や雛形削除もできます。
タイプ選択	初期選択は表示マスターの設定に従います。タイプごとに入力項目と工程数が異なります。

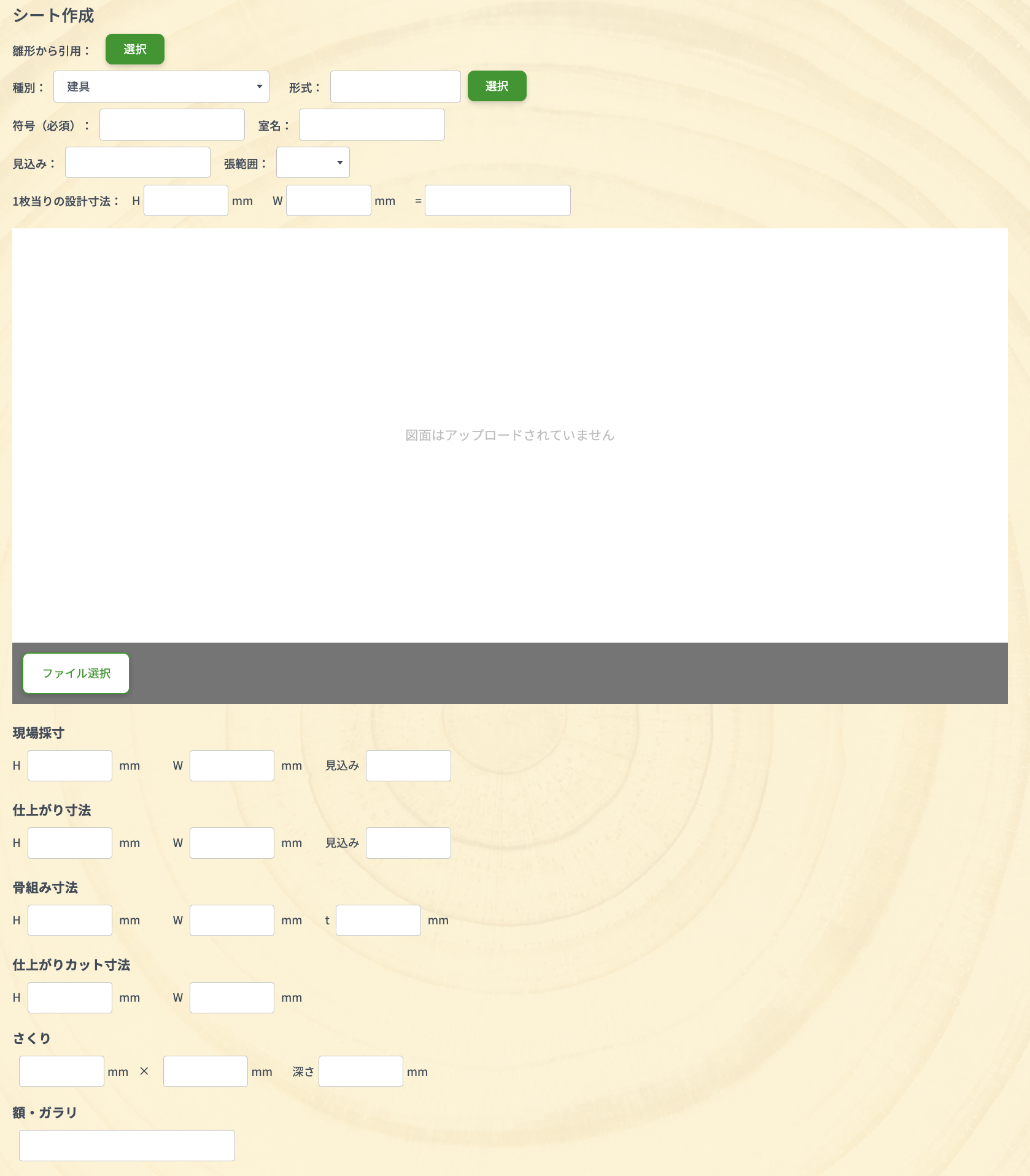

タイプ1の入力	形式、室名、見込み、張範囲、1枚当りの設計寸法、現場採寸、仕上がり寸法、骨組み寸法、仕上がりカット寸法、さくり、額・ガラリを入力します。

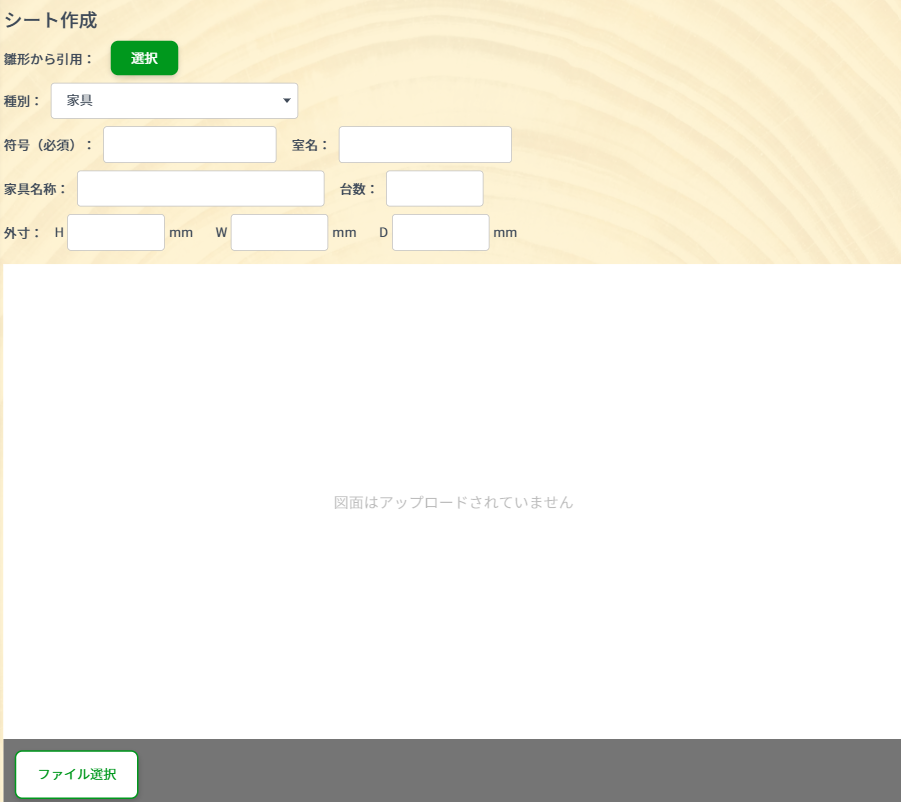

タイプ2の入力	符号、室名、タイプ2名称、台数、外寸のH・W・Dを入力します。符号は必須です。

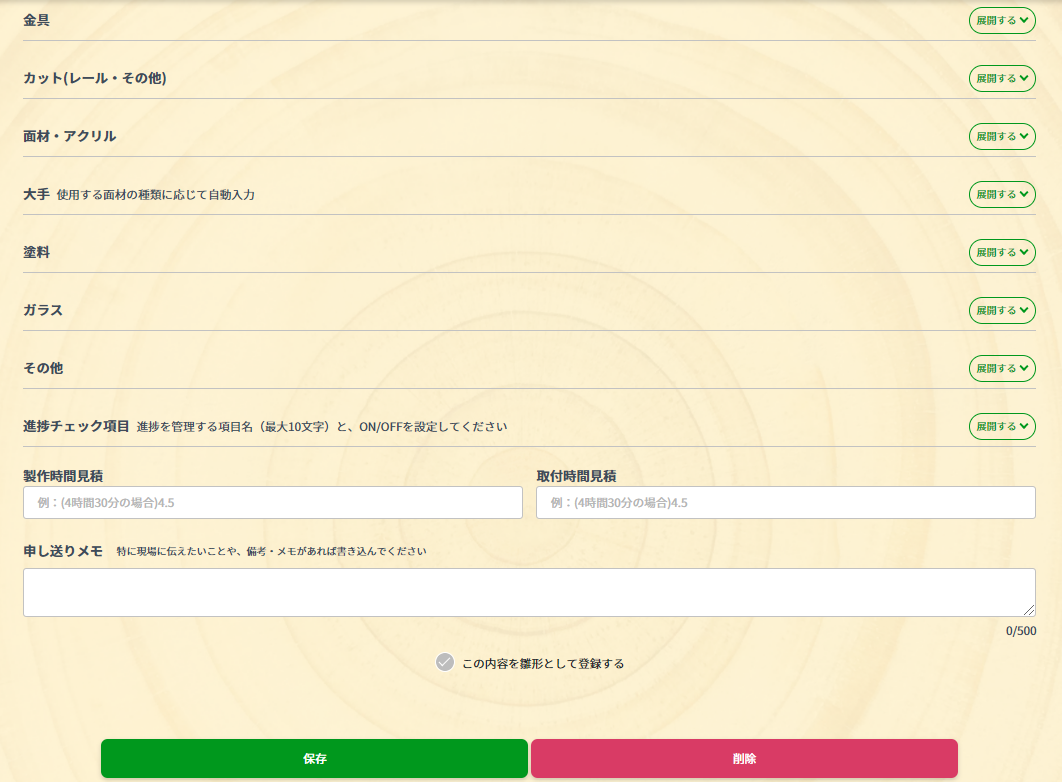

共通入力	図面、資材、進捗チェック、製作時間見積、取付時間見積、申し送りメモ、雛形登録を入力します。申し送りメモは500文字までです。
寸法表記	HWDとWDHを切り替えできます。Doors CSVの取り込み時も切り替えに対応します。
他シート発注済み資材	他シートで発注済みの資材を選んだ場合、発注前は発注状況を「無し」と表示し、発注後は通常の発注状況表示に切り替わります。
図面編集ロック	図面アップロードや図面編集は同時編集を防ぐためロックされます。保存、別図面への移動、10分無操作、ページ離脱でロックが解除されます。
保存・削除・キャンセル	保存するとシートが登録されます。編集時のみ削除できますが、雛形登録にチェックがある場合は警告が表示され削除できません。シート登録をキャンセルすると、入力途中の内容を保存せず現場詳細へ戻ります。

進捗チェック項目

シート作成時に、進捗チェックの工程名、部材名、表示ON/OFFを設定できます。 ONの工程名は1文字以上、最大10文字です。OFFの項目は空欄を許容し、入力欄がグレー表示になります。

設定ルール

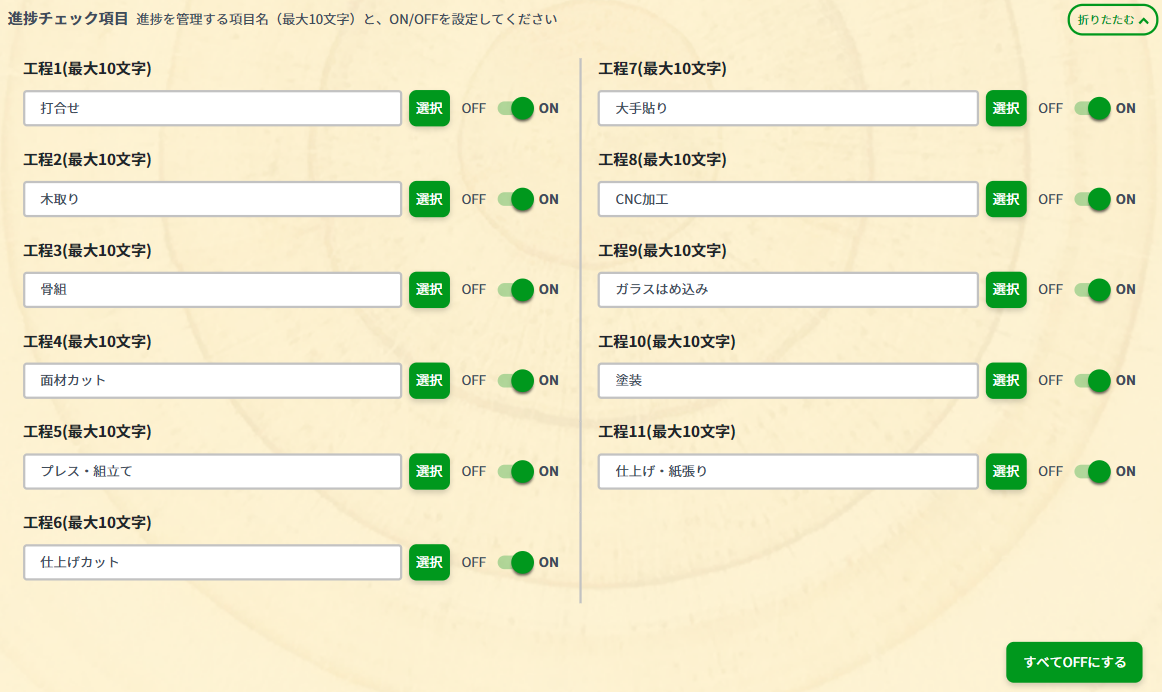

タイプ1は11工程を設定できます。各工程はマスターから選択後、編集できます。

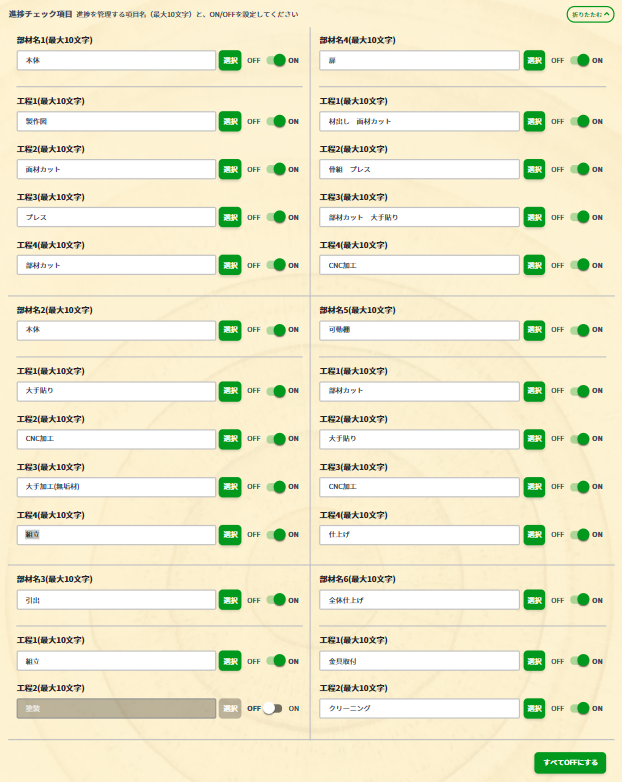

タイプ2は部材名と工程を設定できます。部材名をOFFにすると、配下の工程もOFFになります。
どちらのタイプも「すべてOFFにする」で進捗チェック表示をまとめてOFFにできます。
取付進捗チェックは初期表示され、編集できません。

資材選択と自動計算

シートで選択した資材は、現場内の資材一覧、各カット表、発注入力に連動します。品番、資材名、メーカー、備考で検索し、複数選択できます。

資材の選択

マスターにある資材を検索して選択します。
詳細情報は表示/非表示を切り替えできます。初期状態は非表示です。
選択した資材は一覧に残り、×アイコンで選択を解除できます。
モーダルから資材マスターを追加できます。資材種別は入力元に応じて自動選択されます。
端材や在庫を使用する場合も、シート内で使用数を管理できます。
面材・アクリル、大手、レール・その他は、各カット表の発注入力リストに自動で表示されます。

数量の自動計算

作る数を変更すると、金具、レール・その他、面材・アクリル、大手の使用数を再計算します。
小数が出る場合は、小数第1位で切り上げます。
在庫種別の資材がある場合、発注数は空欄で保持されます。
既存の発注がある場合は、使用数を更新し、必要に応じて追加発注を作成します。

資材区分	選択・連動内容

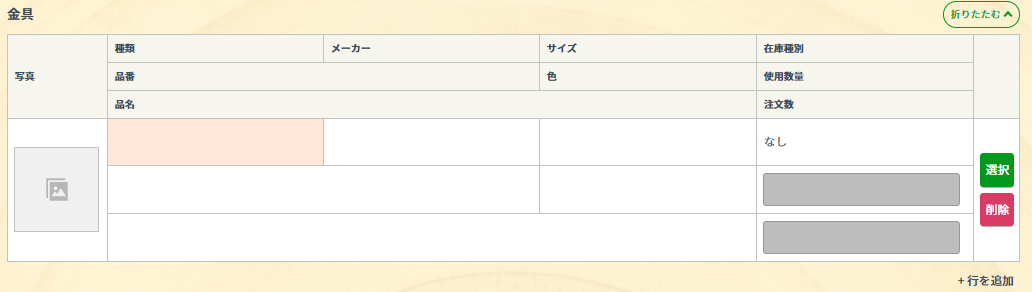

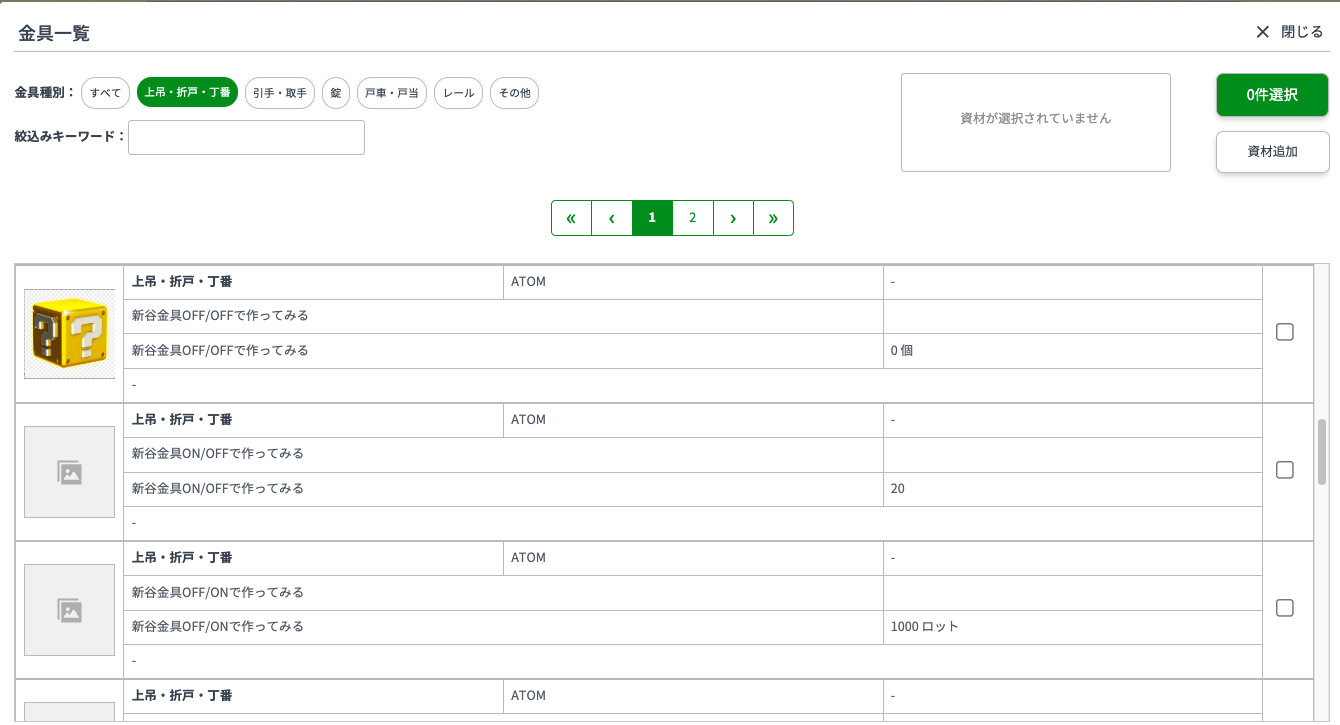

金具	金具種別で絞り込み、在庫がある場合は在庫から使用できます。
カット(レール・その他)	選択した資材は、レール・その他の発注数入力一覧に自動で表示されます。

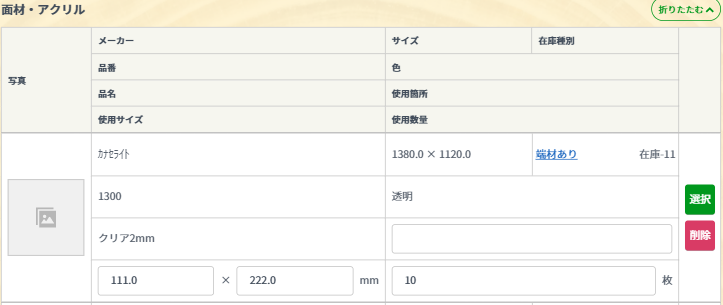

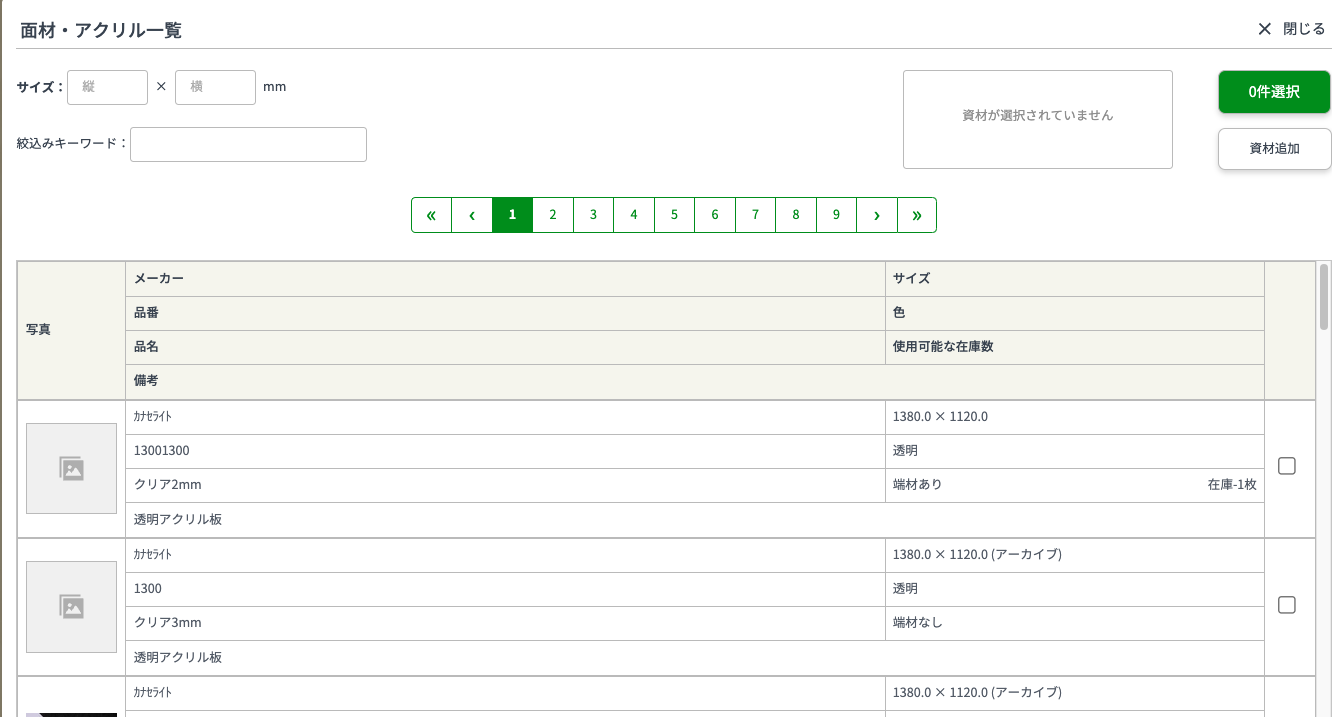

面材・アクリル	サイズとキーワードで検索できます。メーカー、品番、品名が一致する端材は「端材あり」と表示されます。
大手	端材使用と予約状況の確認に対応します。面材の自動大手入力がある場合は候補が自動表示されます。
塗料・ガラス・その他	在庫や端材からの使用に対応します。ガラスのみ使用サイズを横×縦で入力します。
特注資材	発注先、発注先メールアドレス、品名、発注数は必須です。発注先マスター候補から連絡先を自動入力できます。

資材数自動計算

対象は金具、カット(レール・その他)、面材・アクリル、大手です。
作る数を増やした場合は、追加分を「+行を追加」で表示します。
作る数を減らした場合は、同じ資材行の使用数量に直接反映します。
作る数が変わらない場合は変更しません。
保存前に複数回実行した場合は、初回のシート情報を基準に直前の計算結果へ上書きします。
追加発注が必要な場合は、注文票管理画面に追加発注数分が追加されます。

大手の自動選択

面材を選択すると、メーカー、品番、資材名が一致する大手が候補になります。見込み寸法に2mmを足したサイズ以上の中から、近いサイズが自動選択されます。

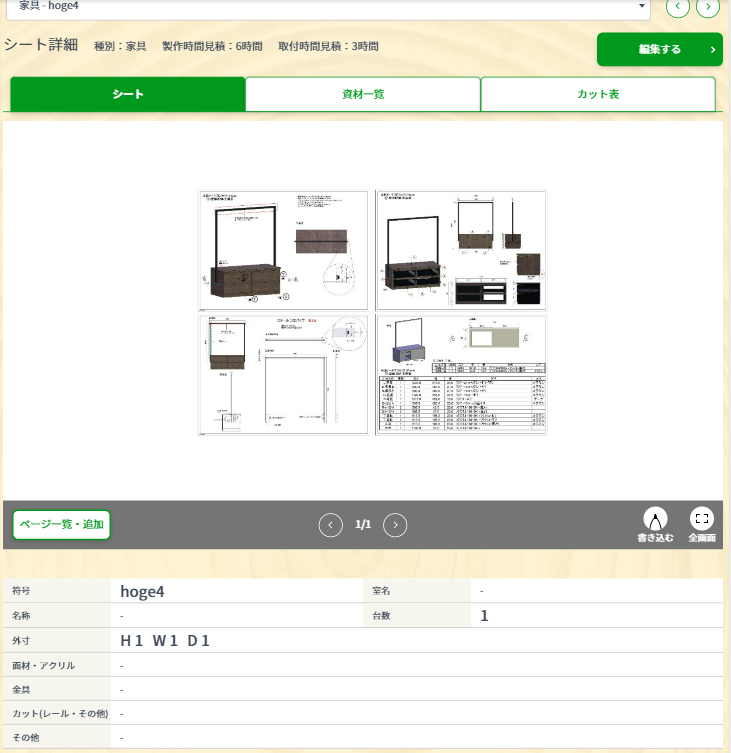

シート詳細

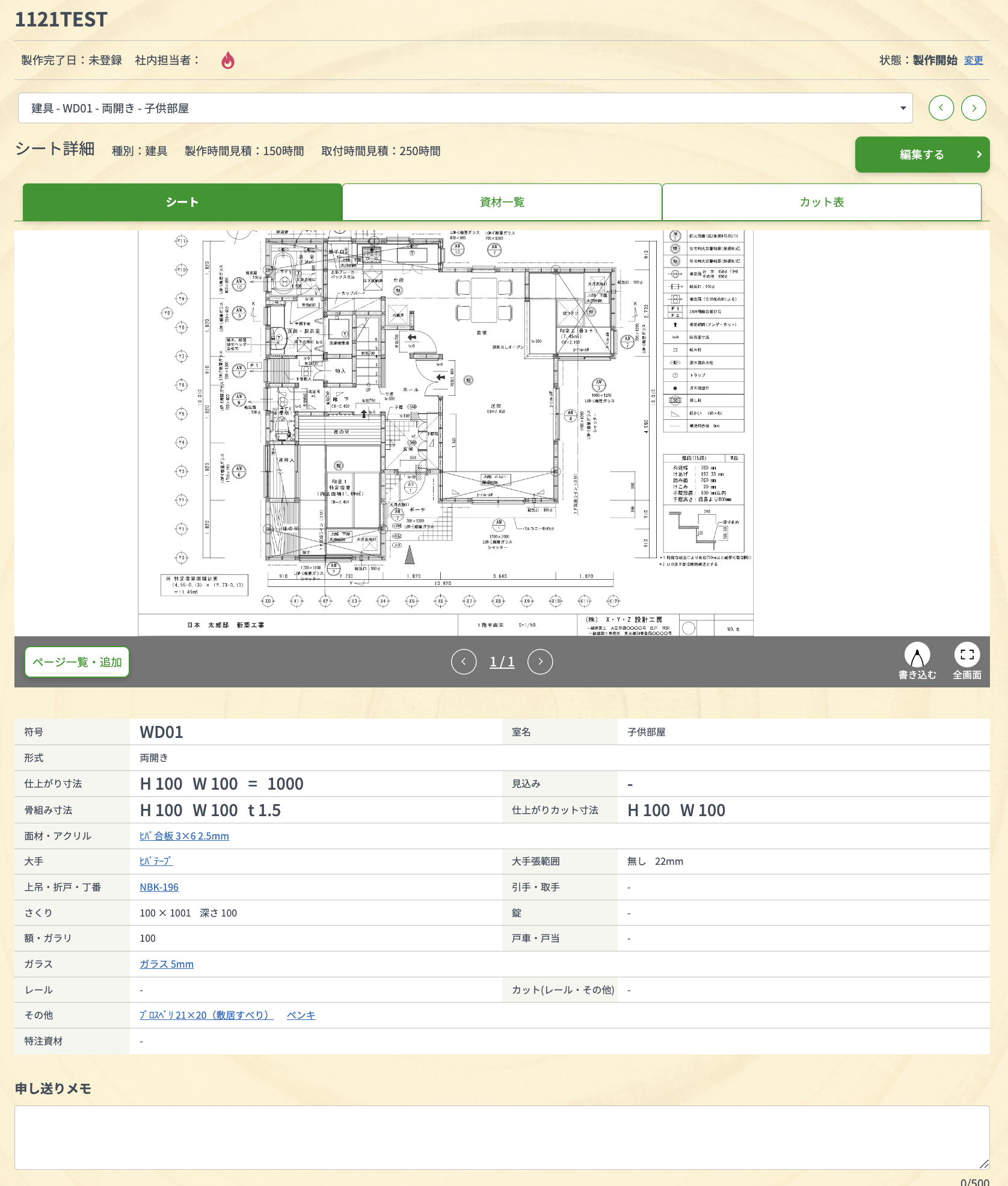

シート詳細では、ヘッダーのプルダウンや前後ボタンでシートを切り替えながら、図面、シート情報、取付写真、資材、カット図を確認します。編集ボタンからシート編集へ移動できますが、登録済みシートでは雛形登録やタイプ選択の操作は表示されません。ブラウザのタブにはシート名が表示されます。

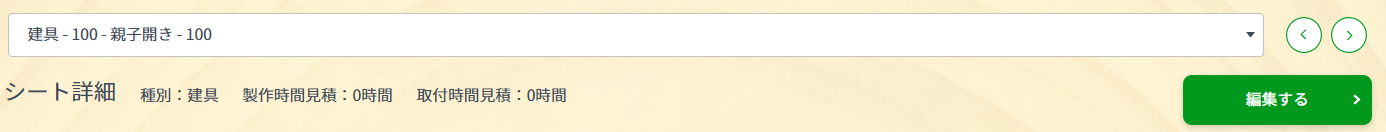

ヘッダー操作	説明
シート切り替え	「種別 - 符号 - 形式 - 室名」を選択すると全シート名を一覧表示し、選んだシートへ移動できます。左右の矢印でも前後のシートへ移動できます。
シート詳細情報	種別、製作時間見積、取付時間見積を確認できます。
編集する	シート編集画面へ移動します。編集画面では、シート新規作成時と異なり「雛形から引用」と「種別」は表示されません。

進捗と現場状態

進捗メーターは0%から100%まで、10%単位で更新できます。
担当者はアーカイブされていないスタッフから選択できます。変更ボタンから複数担当も登録できます。
進捗メーターを変更すると、氏名と日時が自動表示されます。
初めて10%以上にすると、現場状態を製作開始へ変更できます。
1回目の工程を0%へ戻すと、現場状態を打ち合わせへ戻せます。
すべての対象進捗が100%になると、製作完了へ変更できます。
100%ではない工程に戻すと、製作開始への変更を促します。
全シートに取付写真が登録されると、納品完了へ変更できます。
いずれかのシートで取付写真を削除した場合は、現場状態を製作完了へ戻します。
シートの追加や削除があった場合は、進捗率を再計算します。

図面・写真・資材

図面が1枚以上ある場合は、書き込む、全画面、ページ送りを使用できます。
図面への書き込み内容はシート内で共有され、他の利用者は再読み込み後に最新内容を確認できます。
ページ一覧・追加から、シート図面の追加、並べ替え、削除を管理できます。

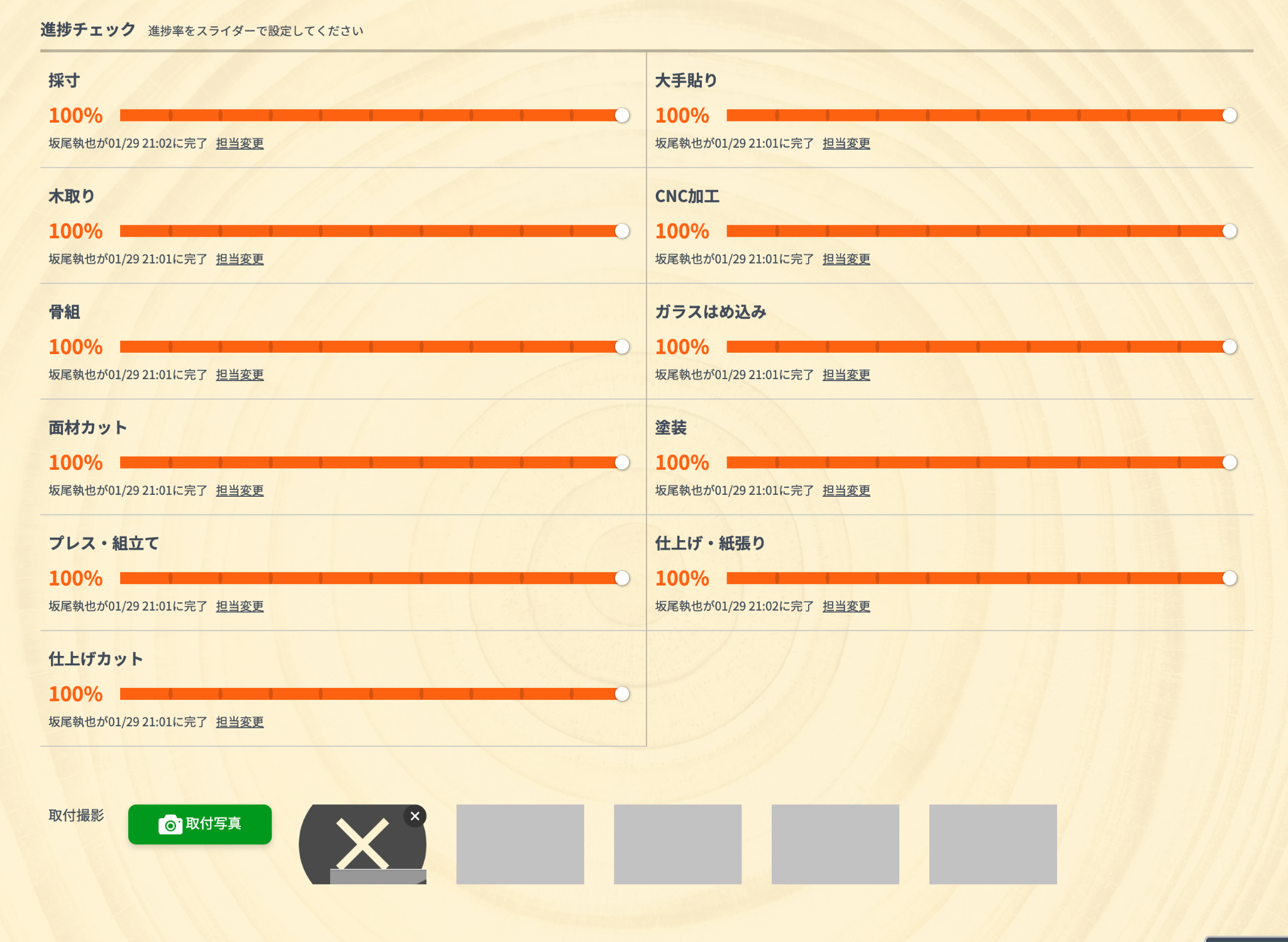

取付写真は上限なく登録でき、90度回転と削除ができます。
取付写真の初回追加時は取付進捗が100%になり、その後はスライダーで10%単位に調整できます。
資材タブでは、発注済み、一部到着、全数到着の状態を太字で確認できます。

シートタブの表示

シート作成で入力した情報を、タイプ1またはタイプ2に応じた項目で表示します。

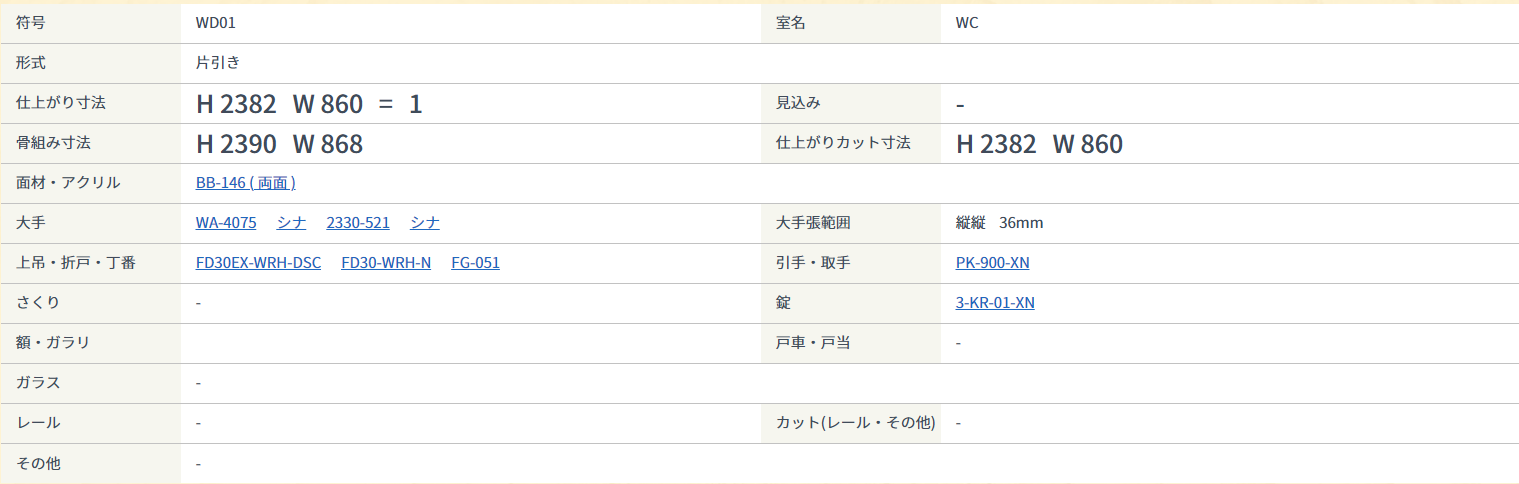

資材マスターから選択した資材は青文字リンクになり、選択すると画像と詳細情報を確認できます。
発注取消した資材は表示対象から外れます。
申し送りメモは500文字まで入力でき、保存ボタンで更新できます。

シートページ一覧

ブラウザのタブには「資料一覧 - [シート名]」が表示されます。
画面上部には現場名とシート名が表示されます。
ページ追加ではjpg、JPEG、png、PDFを複数追加できます。PDFは画像変換後に表示されます。
PDFの画像変換が完了した後は、再読み込みボタンで追加ページを表示できます。
追加したページは追加時点で自動保存されます。
ドラッグアンドドロップで順序変更し、複数チェックして保存すると削除できます。
保存せず戻るを選ぶと、並べ替えや削除を保存せずにシートタブへ戻ります。

資材一覧タブとカット表タブ

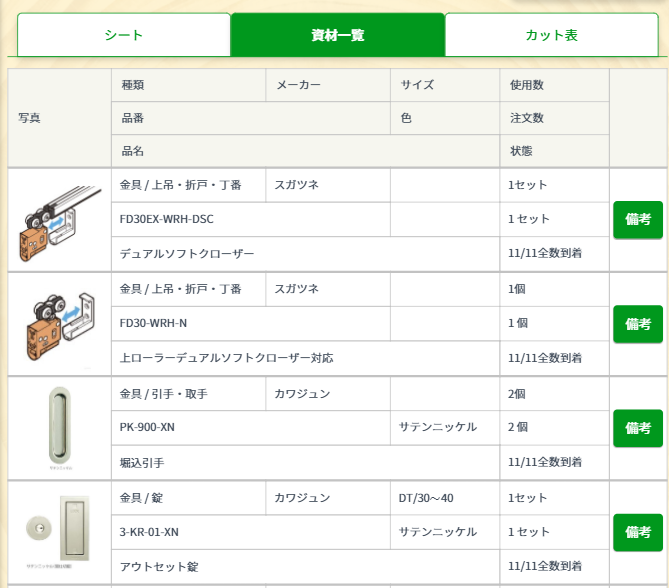

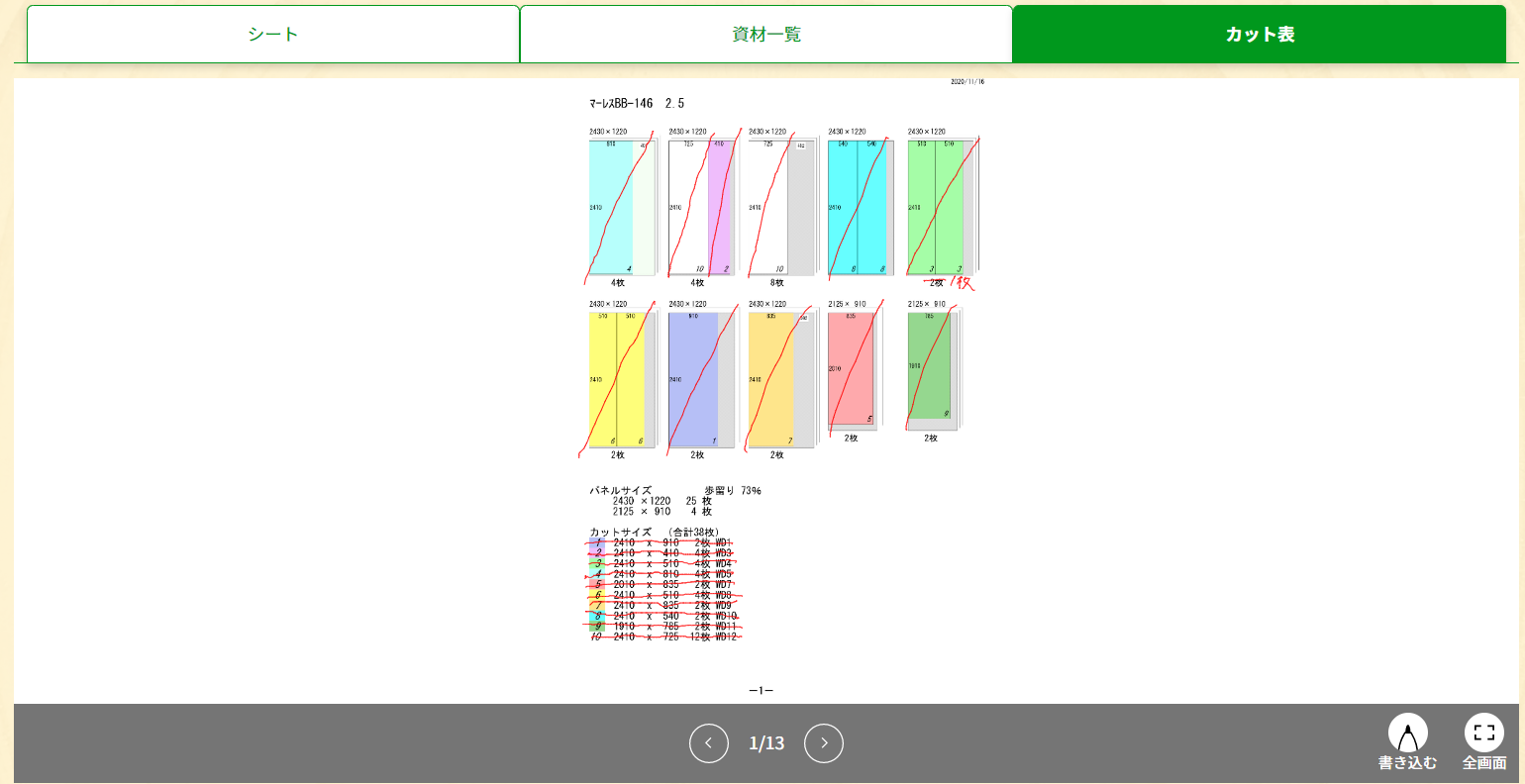

資材一覧タブは、このシートに登録した資材だけを表示します。面材・アクリル、レール、ガラスで端材を使用している場合は、サイズ欄に端材番号が表示されます。カット表タブは、同じ現場内で登録した共通のカット表図面を表示し、書き込み内容は他の利用者にも共有されます。

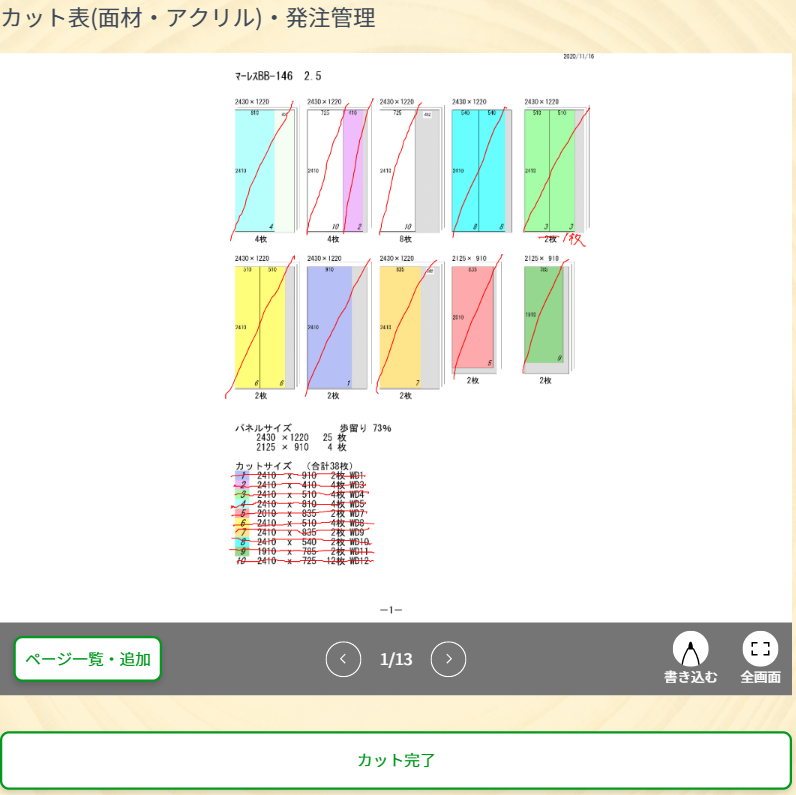

面材・アクリル

面材・アクリルでは、シートで選択された面材やアクリルのカット進捗、使用量、端材登録、予備発注を管理します。カット完了時に残材数量を入力すると、使用数と在庫処理が連動します。カット完了ボタンでは、使用枚数の登録から端材登録までを順に処理します。ブラウザのタブには「カット表 - [現場名]」が表示されます。

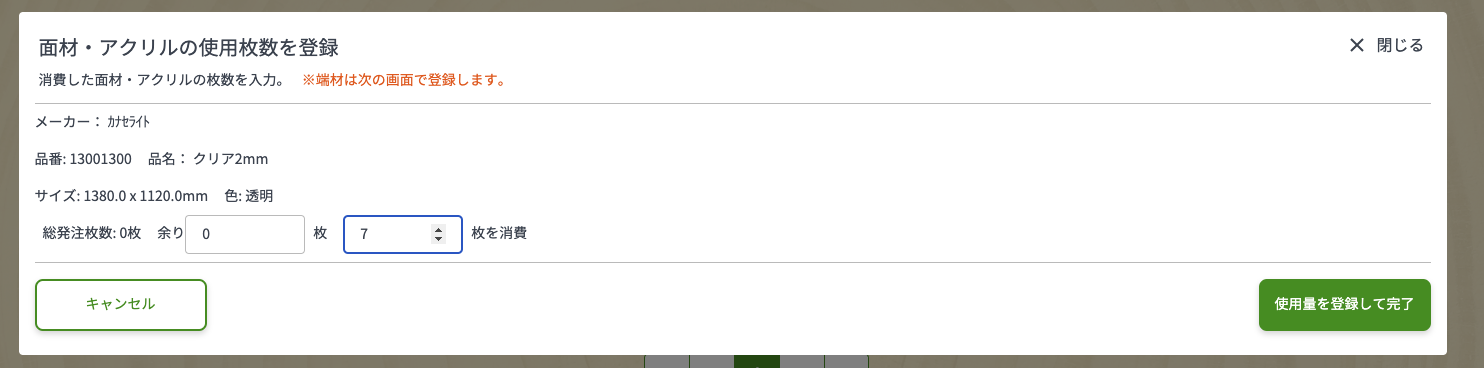

カット完了時の在庫処理

登録対象は、シートで使用している面材・アクリルです。
総発注数は、該当現場・該当資材の発注済一覧の合計発注数から自動表示されます。
残材数は発注数を上限として入力します。使用数は発注数から残材数を差し引いて計算されます。
使用数は手入力で上書きできます。使用数が発注数を上回る場合、残材は0として表示されます。
数量管理している在庫は、残材を在庫追加し、過剰使用分を在庫から差し引きます。
数量管理していない資材で過剰使用がある場合は、余剰在庫として登録され、数量管理対象になります。
該当資材が自動承認依頼数以下になった場合は、自動承認依頼の対象になります。
端材を使用した場合、予約済みの端材は使用後に表示から外れます。
使用量を登録して完了すると、対象はカット済として表示されます。

図面表示と書き込み

シート詳細のカット表タブと同じ図面表示、書き込み機能を使用できます。
書き込み中は使用ユーザーに編集権限がロックされ、他ユーザーは編集できません。
他ユーザーの画面には、編集中のユーザーがいることが表示されます。
保存、別図面への移動、10分無操作、ページ離脱でロックが解除されます。

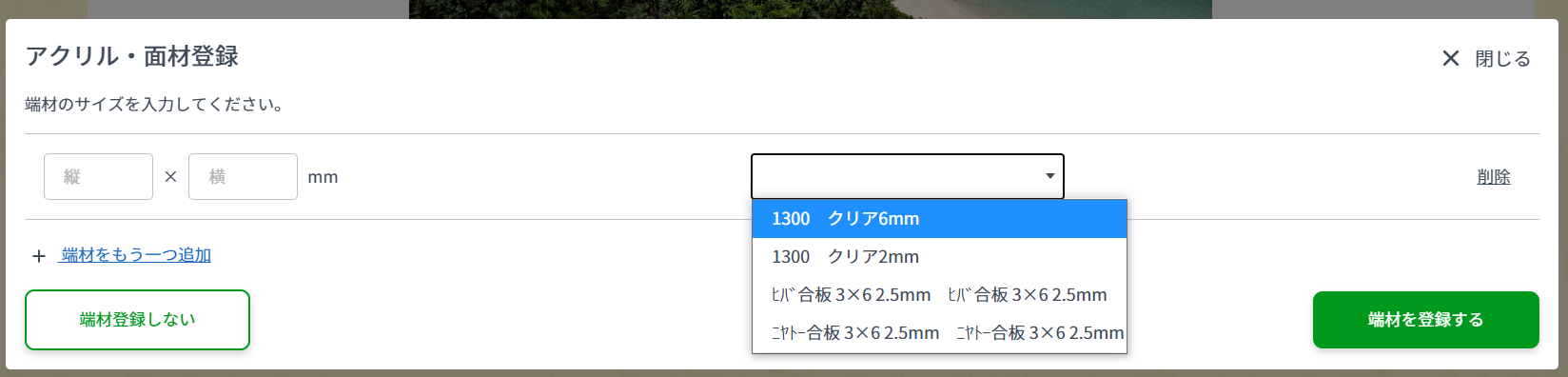

端材登録

シートで使用している面材・アクリルすべてが端材登録の対象です。
品名を選択すると品番が自動表示されます。
縦×横をmm単位で入力できます。数値入力のみです。
端材は複数追加できます。登録した端材はF-2.端材登録に表示されます。
端材登録するボタンで登録を完了します。

一覧と発注入力

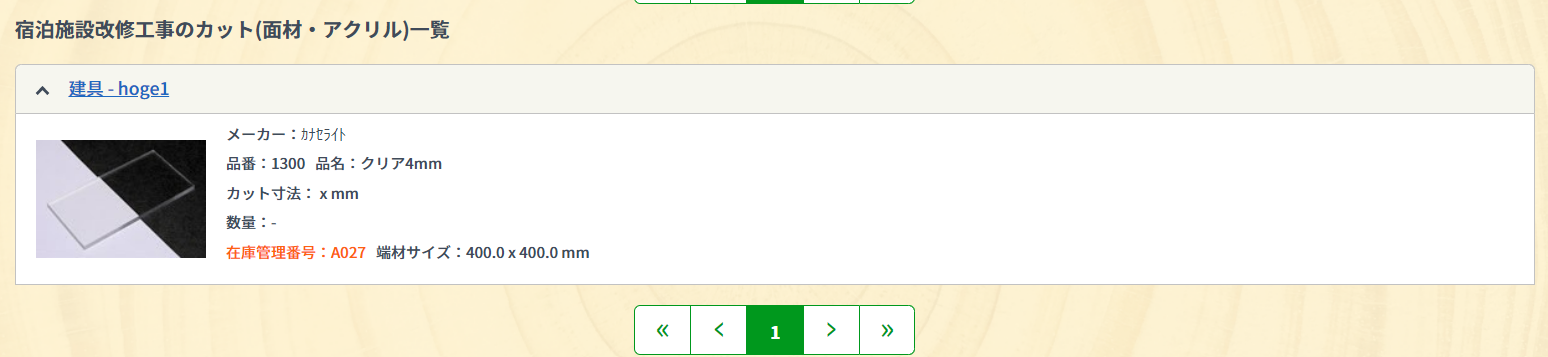

面材・アクリルを1個以上選択したシートの資材が一覧に表示されます。
資材説明と数量の横には、資材画像が表示されます。
シート名を選択すると、対象シートのシート詳細へ移動します。

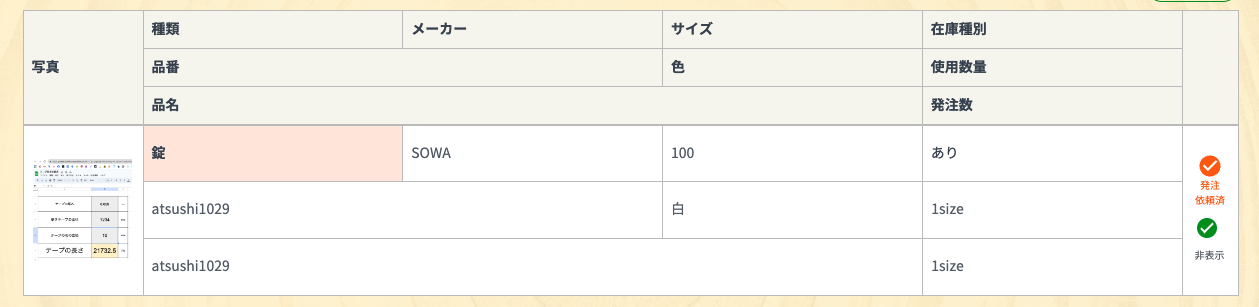

シート名横の矢印で、該当シートからの発注資材を非表示または再表示できます。

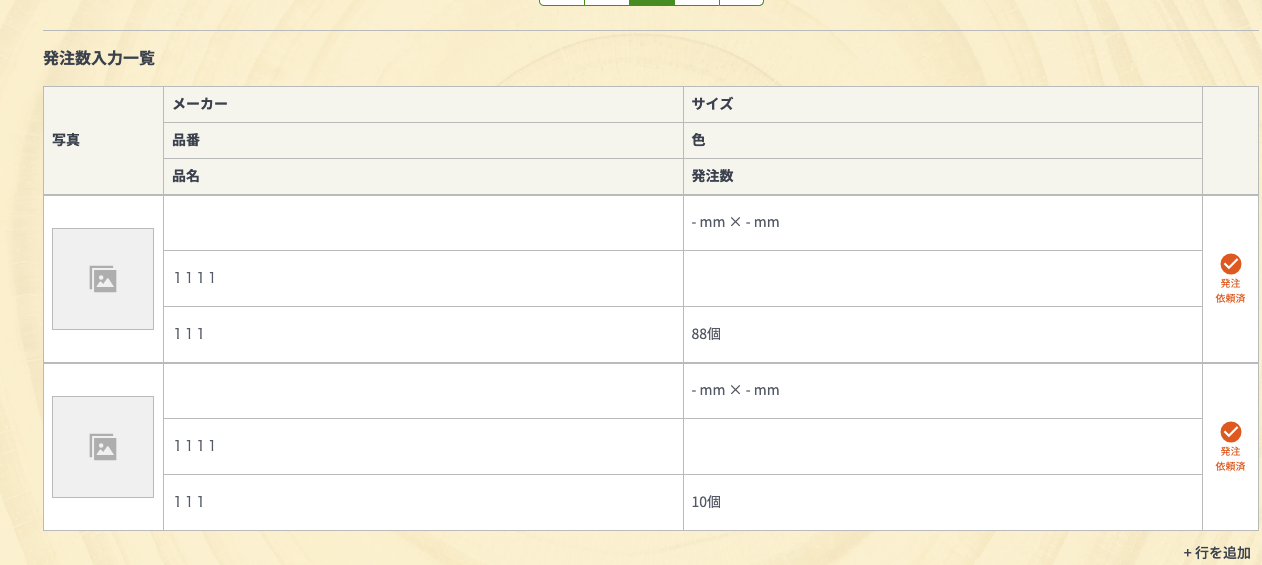

発注数入力一覧で面材・アクリルを選択し、保存すると資材の発注管理に発注依頼予備として登録されます。
選択画面では、サイズ入力後のEnter、またはキーワード入力後のEnterで検索できます。
案件資料チラ見から、現場に登録した案件資料の図面を確認できます。

カット完了の取り消し

カット完了を取り消すことはできますが、完了時に行われた在庫の追加や差し引きは自動では戻りません。必要に応じて在庫側で調整してください。

大手

大手では、シートで選択された大手材の使用量、在庫使用、カット完了、発注入力を管理します。合計使用量タブとシート別タブを切り替えて確認できます。ブラウザのタブには「大手- [現場名]」が表示されます。

使用量の確認

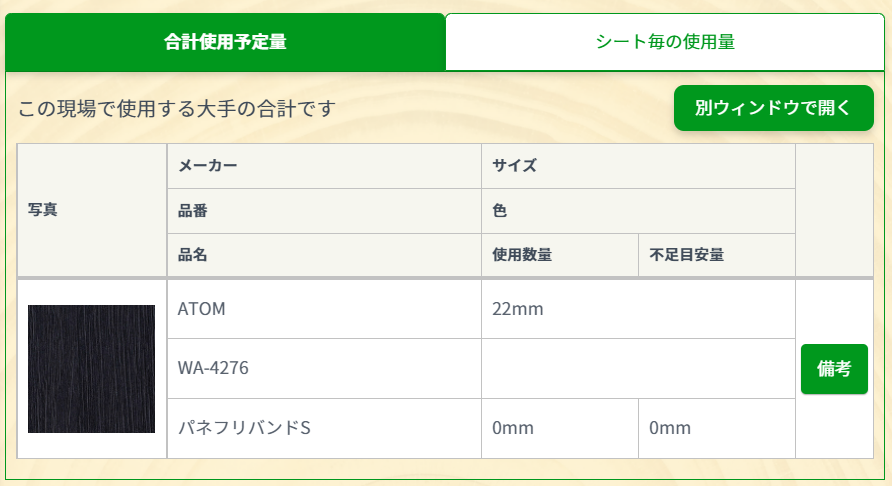

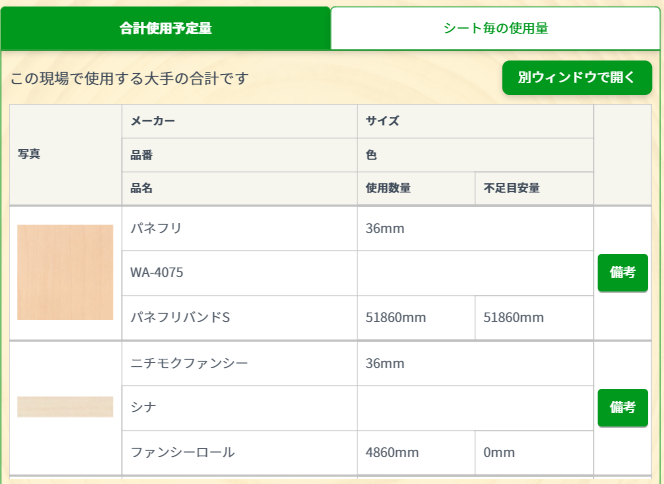

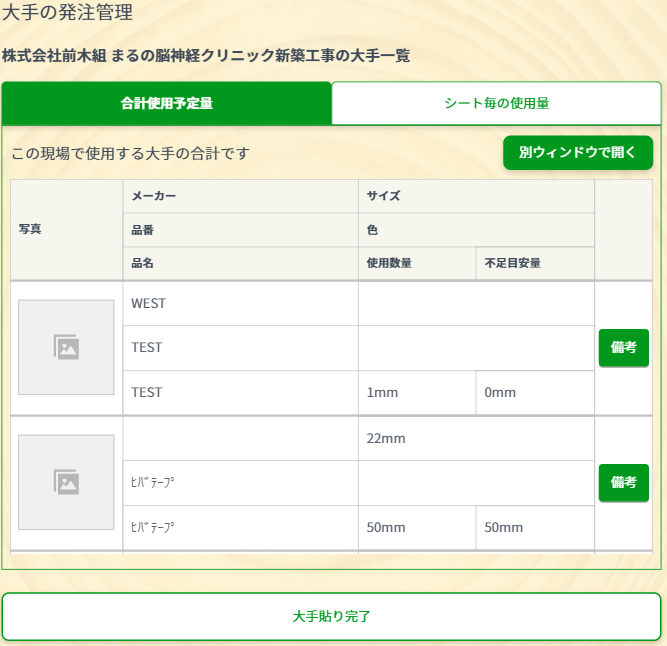

合計使用量タブでは、現場内の全シートで使用する大手ごとの合計を確認できます。
使用数量は、シート別タブに表示される各大手の使用数量を合計した数です。
不足目安量は、使用数量からシート別タブの在庫使用量を差し引いて表示します。
シート別タブでは、大手を1個以上登録したシートごとの使用数量と在庫使用量を確認できます。
資材説明と数量の横には、資材画像が表示されます。
シート名を選択すると、対象シートのシート詳細へ移動します。
シート名横の矢印で、該当シートからの発注資材を非表示または再表示できます。
別ウィンドウで開くボタンから、合計使用予定量またはシート別使用量を別画面で確認できます。

大手貼り完了

大手貼り完了ボタンから、大手残量を登録します。
登録対象は、シートで使用している大手すべてです。
入力した使用数は在庫管理から差し引かれます。
端材登録するボタンで登録を完了します。
登録が完了すると、大手貼り済として表示されます。
1の位と10の位は切り捨て表示されます。
大手貼り完了状態を戻しても、差し引いた在庫は自動で戻りません。

残量計算と発注入力

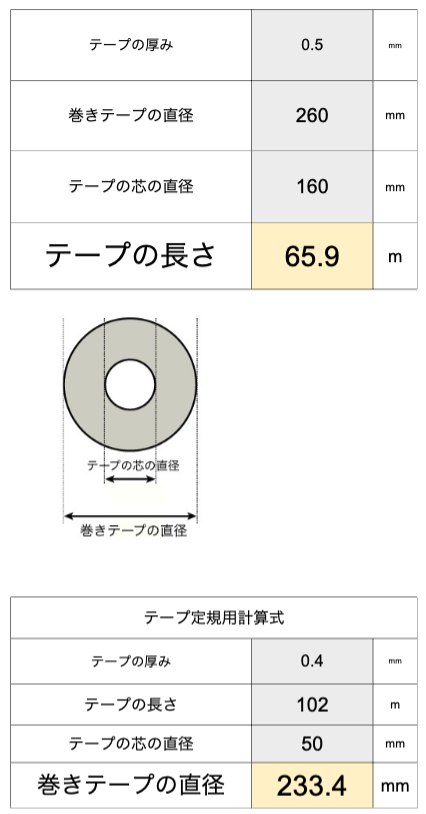

残量は、テープの厚み、巻きテープの直径、テープの芯の直径から計算できます。
計算式は「ROUND(π × (Y×0.001×Y×0.001 - Z×0.001×Z×0.001) / (4×(X×0.001)), 1)」です。
Xはテープの厚み、Yは巻きテープの直径、Zはテープの芯の直径です。
テープの長さから入力する場合は、テープの厚み、芯の直径、テープの長さをmm単位の数値で入力し、巻きテープの直径を自動計算します。
テープ長さの表示は1の位と10の位を切り捨てます。例として約103,125mmは約103,100mmと表示されます。
発注数入力一覧で大手を選択し、保存すると資材の発注管理に発注依頼予備として登録されます。
選択画面では、キーワード入力後のEnterで検索できます。
案件資料チラ見から、現場に登録した案件資料の図面を確認できます。

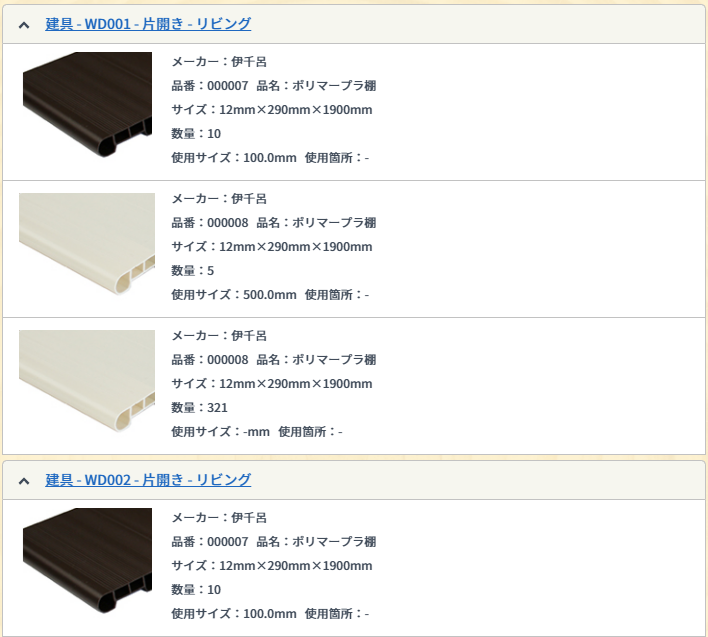

レール・その他

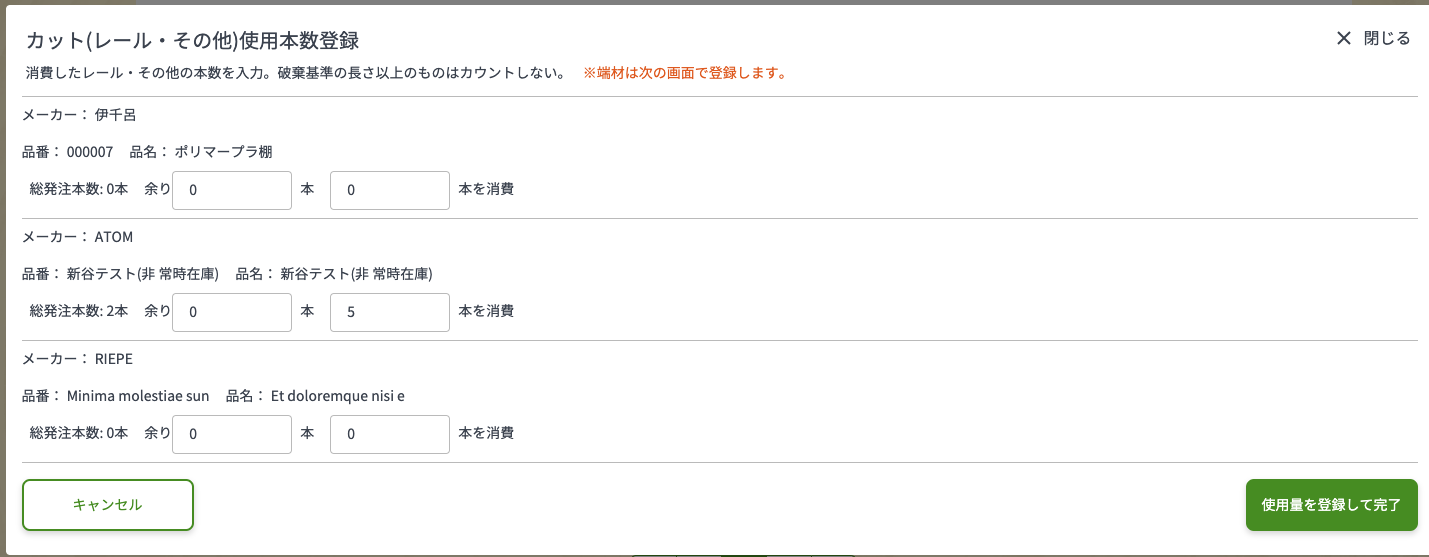

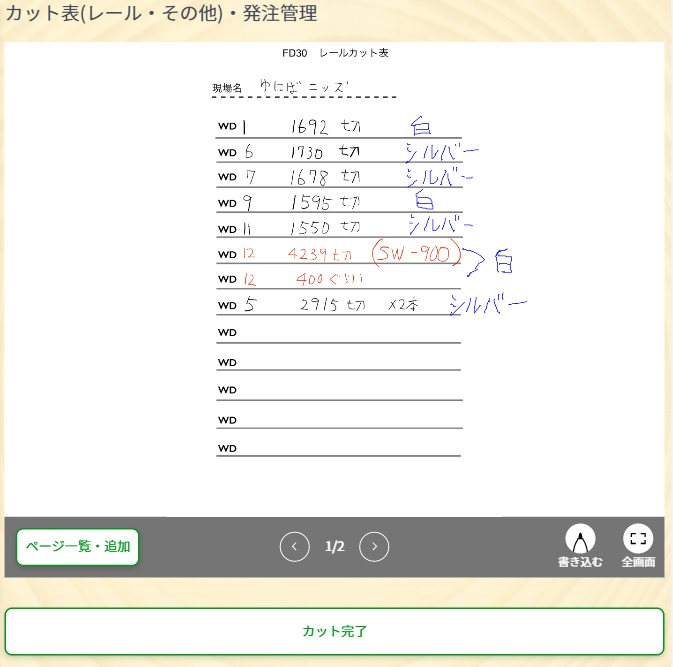

レール・その他では、シートで選択されたカット対象資材の進捗、使用量、端材登録、予備発注を管理します。図面アップロードや図面編集には、他の図面画面と同じロック制御が適用されます。カット完了ボタンでは、使用量の登録から端材登録までを順に処理します。ブラウザのタブには「レール- [現場名]」が表示されます。
